上弘專注于環縫自動焊設備的定制與生產,根據客戶要求生產車用水箱直環縫焊接專機深受客戶喜愛,如果您需要提供焊接專機方案,歡迎來電咨詢:4000-821-127,上弘可專業為您定制!
1 應用范圍
各系統分別適用于:貨車剎車系統冷卻儲水箱的縱環縫焊接。
工件名稱 | 車用水箱 | |
工件材質 | 碳鋼 | |
焊接要求 | MAG焊接 | |
碳鋼: 工件直徑: 工件長度: 工件壁厚: |
Φ300mm~Φ770mm ≦4000mm 1.8mm~6.0mm | |
焊縫形式 | 縱環縫對接或插接 | |
焊接速度 | 200mm~400mm | |
工作環境: | 溫度范圍:0~45℃ 相對濕度:≤75%(長期)、90%(短期,不結露); 電網波動:±10% |
2 焊接工藝及焊接條件
焊接方式: | MAG焊 |
保護氣體: | 碳鋼:氬氣、二氧化碳混合氣 |
焊絲規格: | Φ0.8mm~Φ1.2mm |
組對錯邊量: | ≤0.5mm |
焊縫間隙: | ≤0.5mm |
焊縫表面處理: | 清理焊縫兩側20mm范圍內油污、鐵銹等雜質,打磨至可見金屬光澤 |
工件點固焊要求: | 使用手工TIG焊點固工件,焊點尺寸盡量小,間隔100mm。 |
工件探傷合格率: | 95%以上(需滿足以上焊接要求) |
3 系統流程簡述
①. 操作人員將組對點焊好的筒體吊裝至環縫工裝的手動托架上,手動抬升工件后,尾座氣壓頂緊工件 à
②. 移動焊槍到達焊縫位置,微調焊槍位置,設定好焊接參數(如焊接速度、起弧時間、收弧時間等工藝參數)啟動焊接直至焊接完畢à
③. 松開尾座氣壓頂緊裝置,人工調離工件至下一工位à
④. 進行下一循環……

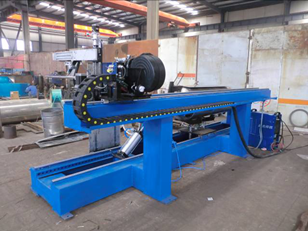

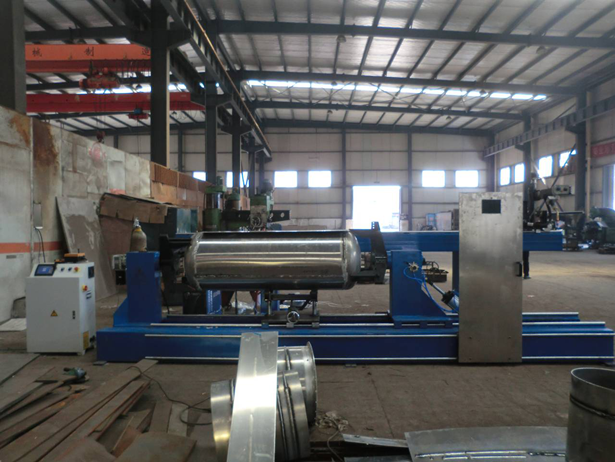

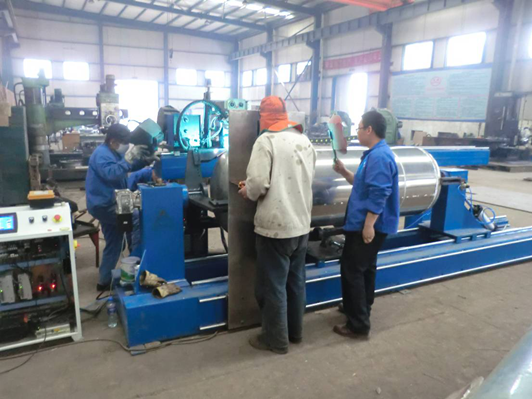

4 實物圖
注明:上圖中三爪夾具夾緊工件部位,使用銅夾墊,具有高強的耐磨性能,在操作使用過程中銅夾墊的設計應便于拆裝,更換方便。
5 供貨范圍
序號 | 設備名稱及型號 | 數量 | 品牌 |
1 | ZYX4000縱環縫焊接專機 | 1臺 | 上弘 |
2 | 氣保焊焊接電源 | 1套 | 奧太或其它 |

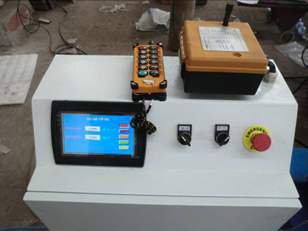

3 | PLC、觸摸屏智能電氣控制箱 | 1套 | 上弘 |
4 | 電動十字滑架300mm*300mm | 1套 | 上弘 |
5 | 自動焊槍 | 1把 | 上弘 |
6 | 角擺動器 | 1套 | 上弘 |
7 | 焊接電纜總成 | 1套 | 上弘 |
8 | 遙控器 | 1套 | 臺灣禹鼎 |
9 | 送絲機 | 1套 | 振康或其它 |
10 | 氬氣表 | 1個 |
6 設備規格型號及技術參數
6.1 ZYX4000縱環縫焊接設備
本焊機是按用戶要求設計制造的。主要用于筒體的縱環縫焊接。最大長度4000mm。該設備有主軸箱,床身,送料手動托架,氣動尾座,電動滑架,防護門,遙控盒等組成。焊接時,工件一端用主軸上三爪可調式卡盤夾持范圍為Ф300~Ф700mm,可根據抓盤上的螺孔保證工件外圓與主軸同心。另一端用氣壓尾座上的對中裝置頂緊,并且根據需要可在工件的中部用可升降的手動托架支承。
主要結構
本焊機系統由床身,橫梁,移動小車,主軸箱,氣壓尾座,手動托架,防護罩,焊槍系統組成。
系統部件介紹:
6.1.1回轉頭架:
回轉頭架的用途是卡緊工件,并按設定的轉速帶動工件轉動。它由電機、減速機、主軸和卡爪組成。
6.1.2移動式氣壓尾頂
尾頂主要起到頂緊工件作用,利用氣缸推到卡具可將工件頂緊,尾架座根據產品不同長度,可沿著工裝基座上布置的導軌軸向移動,到位后可采用插銷插緊定位。
6.1.3送料手動托架
送料手動托架主要由以下幾部分組成:導向機構、渦輪螺桿升降機、滾輪等組成,升起托架將工件托起并推入環縫工裝中。降下托架,利用可獨立控制的工件托架將工件裝配至頭尾架中。
注明:該托架為手動升降,與示意圖的氣動托架不同。
6.1.4床身、橫梁、移動小車
床身為本焊機系統的基礎件,由鋼結構焊接組成,具有足夠的剛度。主軸箱固定在床身的端部。橫梁固定在床身的后側固定座上,橫梁上面有直線導軌,小車在橫梁導軌上移動。由于采用線性導軌,小車運行輕便靈活。當需要快速移動小車時,便可推動小車快速移動(手動),到位后手動鎖緊,確保焊接時的穩定性。
6.1.5焊槍系統
焊槍系統主要由氣保焊槍?zhuān)妱?dòng)垂直升和橫向降調節滑架,保護氣罩,防護罩等組成。為適應不同直徑工件焊接要求,采用電動方式實現。防護罩可以左右拉動,方便清理焊槍飛濺或更換工件等,焊接時進行焊接觀察,可以防止弧光傷害他人。
主要技術參數:
序號 | 項 目 | 基本參數 |
1 | 可焊工件直徑 | φ300~φ700mm |
2 | 可焊工件的最大長度 | 4000mm |
3 | 主軸回轉速度 | 0.05~2.0rpm |
4 | 主軸電機 | 步進電機 |
6 | 氣壓尾座氣壓缸行程 | 400mm |
7 | 托架方式 | 手動 |
8 | 垂直、橫向電動滑架行程 | 300mm |
9 | 滑架橫向行走離合方式 | 手動 |
